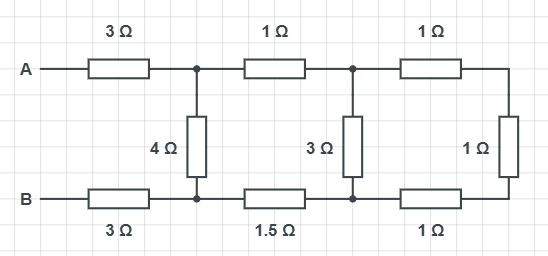

그림과 같은 회로에서 A-B 단자에서 본 합성저항은 몇[Ω]인가?



먼저 가장 오른쪽 부터 정리해준다. 1[Ω] 세개를 직렬 연결 해준다.

3[Ω] 2개를 병렬 계산 해준다.



다시 저항 세개를 직렬 연결 해준다. 1+1.5+1.5 = 4[Ω]

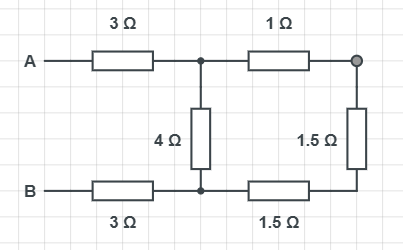

//프로그램 재시작으로 인해 저항 모형이 바뀌었다.





4[Ω] 2개를 병렬 계산 해준다.



남은 저항 세개를 직렬 연결 해준다.



3+2+3 = 8 [Ω]
